鋼制拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。 鋼制拖鏈的使用最早起源于德國，后來國內引用并創新結構。
現在的鋼制拖鏈已經廣泛使用在機床上，保護了電纜等也使機床整體看起來更美觀。
拖鏈，矩形金屬軟管，防護套，波紋管、包塑金屬軟管都屬于線纜防護產品。

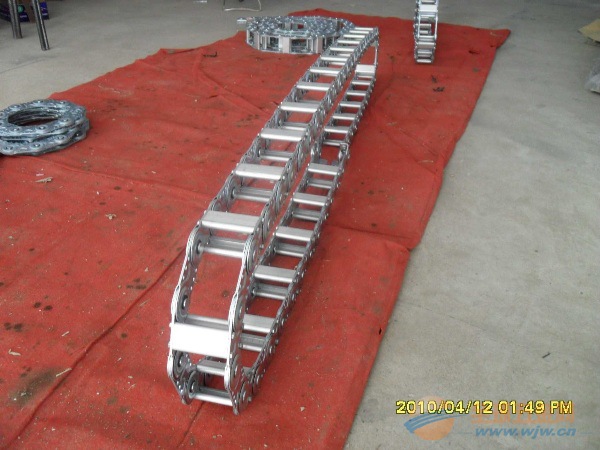

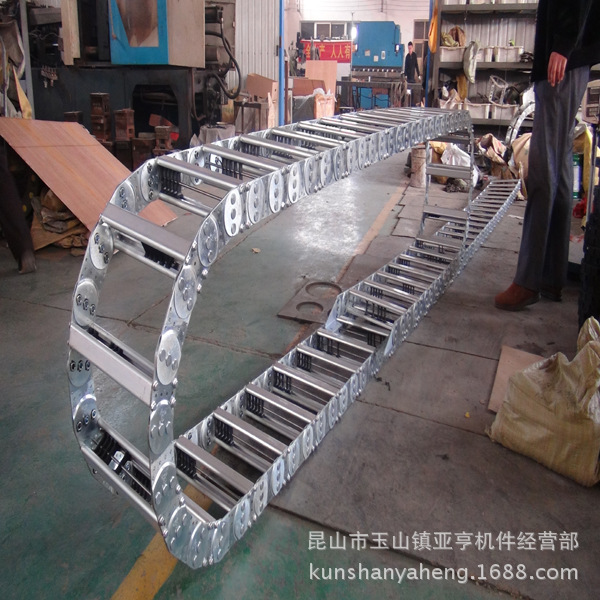

鋼制拖鏈根據使用環境和使用要求的不同分為橋式鋼制拖鏈，全封閉鋼制拖鏈，半封閉鋼制拖鏈三種。

2 鋼制拖鏈介紹

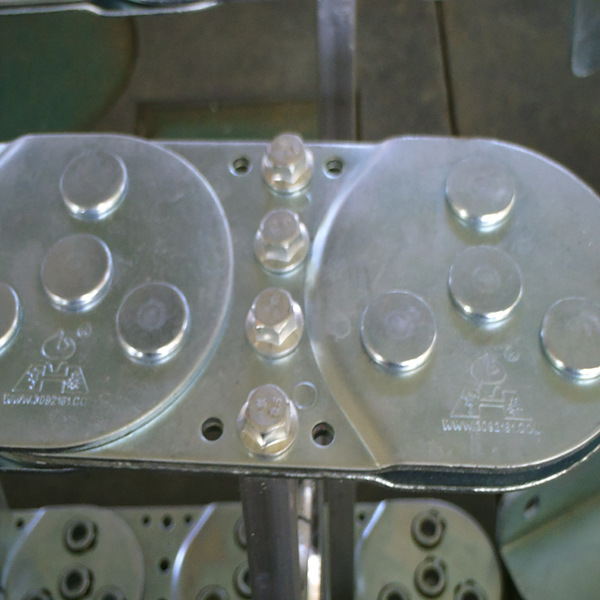

  TL系鋼制拖鏈的主體是由鏈扳支撐扳軸銷等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎結構合理，靈巧強度高,鋼性好不變形，安裝方便。
拖鏈安全使用壽命不小于1 00萬次(往復)。
鋼制拖鏈規格
有45、65、80、95、115、125、155、180、225、250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式（3）安裝管纜的規格品種較多時，可選用支撐板——框架式 鋼制拖鏈?zhǔn)褂弥斜仨氉⒁鈳�點：
.1.TLG和TL 型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式�？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼鋁拖鏈拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的.
3.機床做最大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
