一、設備需求
2.加工對象:鋁合金型材
3.作業項目:銑削
4.有效加工尺寸:6000*500mm
5.機械結構:立柱式
二、設備技術參數
1.功能說明

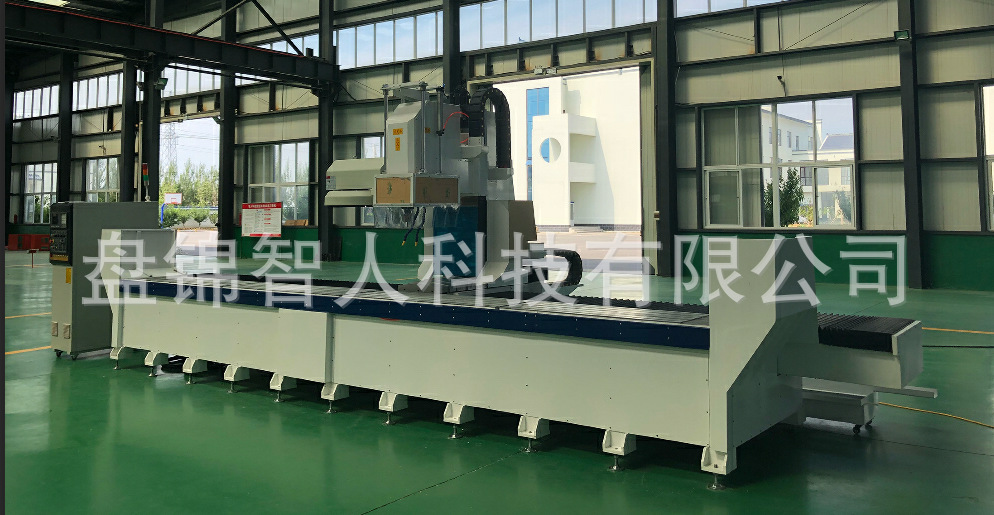

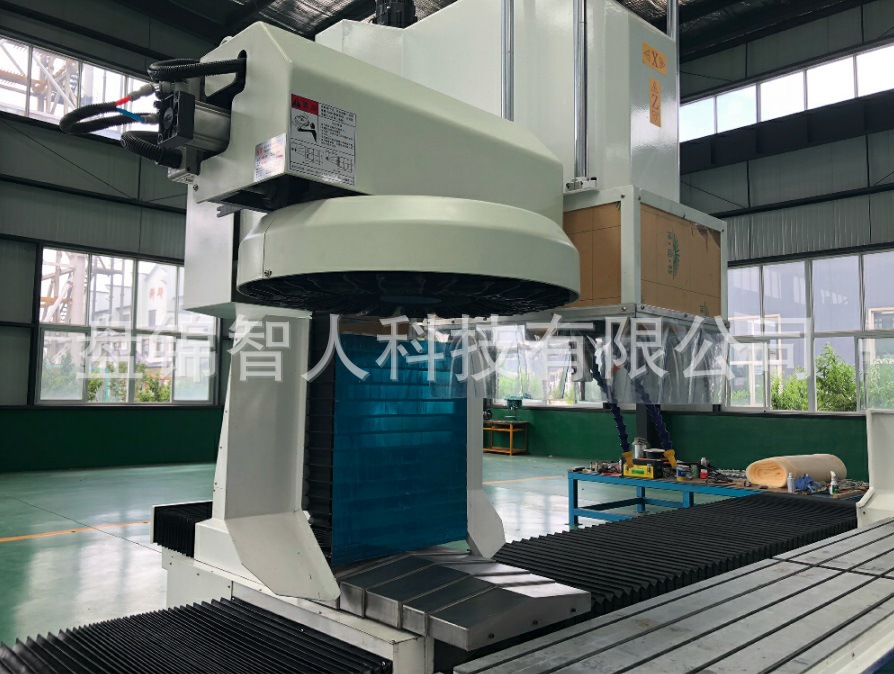

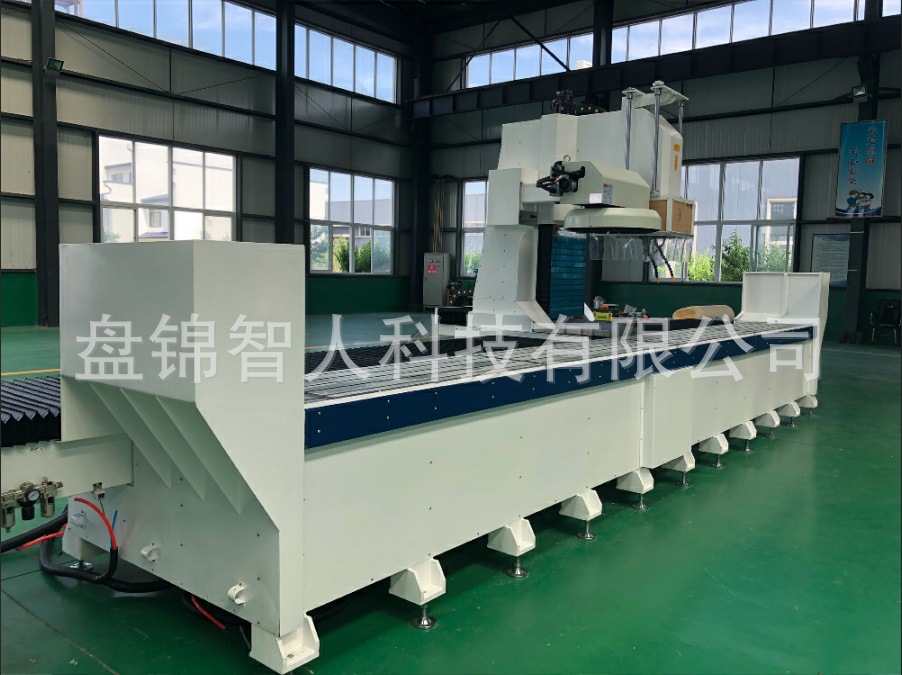

該設備是三軸數控加工專機。集銑銷、鉆孔、倒角為一體的自動化復合加工中心。該設備具有運動速度快,加工精度高,加工功能多樣等功能。設備按照國家工業設備定制標準制作。
2.整機結構說明
◆ 床身采用厚重矩形管焊接而成。
◆ 床身經過時效處理,抗變形穩定構件精度增強加工穩定性 。
◆ 機身經過母機加工修正母線,提高機床精度。
◆ 各精密結構件均采用CNC加工中心加工,保證高精度。
◆ 設備除已經過防銹處理過的零件部分,其余表面全部噴漆處理。
◆ 移動機構均采用進口高精度直線導軌和精研級高精度滾珠絲杠。
5.規格參數表
配置 |
單位 |
參數 |
|
有效 行程 |
X軸行程 |
mm |
6000mm |
Y軸行程 |
mm |
500mm |
|
Z軸行程 |
mm |
500mm |
|
有效加工尺寸 |
有效加工尺寸(長×寬) |
mm |
6000*500mm |
移動 機構 |
X軸移動機構 |
|
35直線導軌3支+M2研磨級斜齒齒條 |
Y軸移動機構 |
|
35直線導軌2支+臺灣研磨C4級4010精密絲杠 |
|
Z軸移動機構 |
|
30直線導軌2支+臺灣研磨C4級3210精密絲杠 |
|
伺服 電機 |
X軸伺服電機 |
KW |
2.9KW |
最高轉速 |
min |
3000 |
|
Y軸伺服電機 |
KW |
1.3KW |
|
最高轉速 |
min |
3000 |
|
Z軸伺服電機 |
KW |
1.3KW帶抱閘 |
|
最高轉速 |
min |
3000 |
|
|
轉速范圍 |
rpm |
0-15000rpm |
主軸類型 |
|
15KW BT40電主軸 |
|
|
刀庫形式 |
|
自動換刀刀庫 |
刀具數量 |
|
12 |
|
氣源 |
兆帕 |
0.6-0.8 |
|
潤滑 |
絲桿潤滑 |
|
自動稀油潤滑 |
導軌潤滑 |
|
自動稀油潤滑 |
|
冷卻 |
|
|
水冷卻 |
控制 |
|
臺灣控制系統 |
|
排屑 |
|
|
抽屜式廢料收集 |
電源 |
電源要求 |
|
380V/50HZ |
夾鉗 |
移動式氣動夾鉗 |
|
防劃傷氣動夾鉗8套行程80mm |
精度 |
重復定位精度 |
|
+/-0.02mm |
機床精度 |
|
+/-0.05mm |
