特點:
◆所有功能從面板的按鍵進行操作
◆多種輸入（加法、減法、加減法/可逆、相位差90度）
◆多種輸出模式:
n :當計數過程值達到設定值，繼電器動作，計數停止，當前值保持，直到手動復位數據清零，繼電器回復到初始狀態。
R :當計數過程值達到設定值，繼電器動作，當前值保持，直到自動延時（0.1-9.9秒）復位數據清零，繼電器回復到初始狀 態，輸出以單動作反復進行。
F :當計數過程值達到設定值，繼電器動作，計數繼續，直到手動復位數據清零，繼電器回復到初始狀態。
C :當計數過程值達到設定值，繼電器動作，計數繼續，數據清零，直到自動延時（0.1-9.9秒）復位，繼電器回復到初始狀 態，輸出以單動作反復進行
◆多種預置功能
（預置計數用面板上鍵盤輸入計數值，當計數裝置計到此數值時，會輸出控制信號。
預置提前量
用面板上鍵盤輸入提前量，當計數裝置計到"預置計數值-預置提前量"時，會輸出提示信號，通知操作者將要到預置計數值，請做好準備。
預置控制信號輸出時間）
預置提前量
用面板上鍵盤輸入提前量，當計數裝置計到"預置計數值-預置提前量"時，會輸出提示信號，通知操作者將要到預置計數值，請做好準備。
預置控制信號輸出時間）
◆計數最高速率可選擇30Hz/300Hz/1000Hz/3000Hz
◆E2PROM自動掉電數據保存(可保存10年)，不論是正常關電還是突然斷電，計長裝置都能自動地把數據保護起來并長期保存，上電后顯示原數值。 掉電保護芯片不需電池，不需要維護。
◆預置控制信號輸出時間 。繼電器、三極管輸出延時可設定(0.1秒-9.9秒)
◆本裝置可與多種輸入信號匹配。用光電開關、電磁接近開、霍爾接近開關、旋轉編碼器等作為測量傳感器。傳感器輸出電脈沖數，此電脈沖送入計數器（計數表），累計數值達到設定值時輸出報警和控制信號
◆輸入輸出光電隔離,抗干擾能力強
◆寬供電電源(AC85-260V)
◆ 繼電器和三極管控制輸出
◆儀表自帶ＤＣ＋１２Ｖ ５０mA(max)輔助電源（給傳感器供電）
◆ 外形尺寸：48H*48W*75L,(單位：mm)
◆ 開孔尺寸：45H*45W (單位：mm)

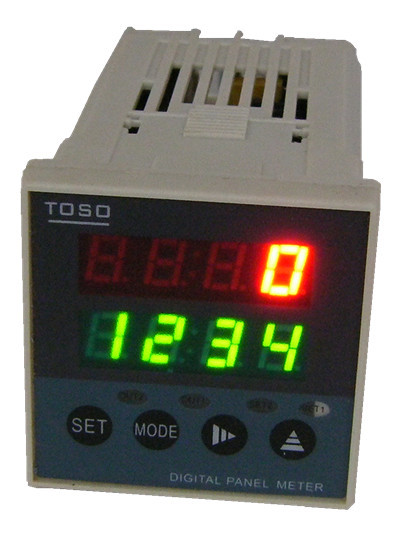

產品外觀：
型號說明
| DSZ | □ | C | □ | □ | □ |
|
東碩公司
智能表產品
|
外型尺寸:
4:48X48
7:72X72
8:48X96
16:80X160
|
C:計數器代號 |
顯示位數:
4:4位
6:6位
|
設定段數:
0:無段設定
1:1段設定
2:2段設定
|
顯示排:
1:1排顯示
2:2排顯示
|
技術參數
| 輸入模式 | 加法 減法 加減法 相位差90 |
| 輸出模式 | Ｎ Ｆ Ｃ Ｒ |
| 復位模式 | 手動按鍵 自動復位 外加復位信號 |
| 輸入信號 |
觸點輸入，集電極輸入，電壓輸入，傳感器輸入。 輸入電阻５KΩ低電平地０－２V,高電平４－３０Ｖ |
| 控制輸出 | 繼電器輸出２５０Ｖ ３Ａ 晶體管集電極閉路ＤＣ３０Ｖ max:100mA |
| 計數系數 | 六位：0.0001-999999 四位:0.001-9999 |
| 顯示范圍 | 六位：0-999999 四位：0-9999 |
| 電源電壓 | AC85～260V |
| 功耗 | ≤5VA |
| 輔助電源 | DC12V±10% 50mA max |
| 耐壓 | AC2000V 50/60Hz 1min （電源端子和信號輸入端子之間） |
| 絕緣電阻 | 100MΩ 1min ＤＣ500V（電源端子和信號輸入端子之間） |
型號功能列表
| 名稱 | 型號 | 輸出阻抗 | 測量精度 | 系數設定 |
| 單顯累計計數器 | DSZ-4C601 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-4C401 | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 單段計數器 | DSZ-4C612 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-4C412 | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 雙段計數器 | DSZ-4C622 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-4C422 | ≥5KΩ | ±1個脈沖 | 0.001-9999 |
可配各種計米輪或編碼器等（訂貨時請說明配NPN型或PNP型傳感器，不說明默認為NPN型信號）

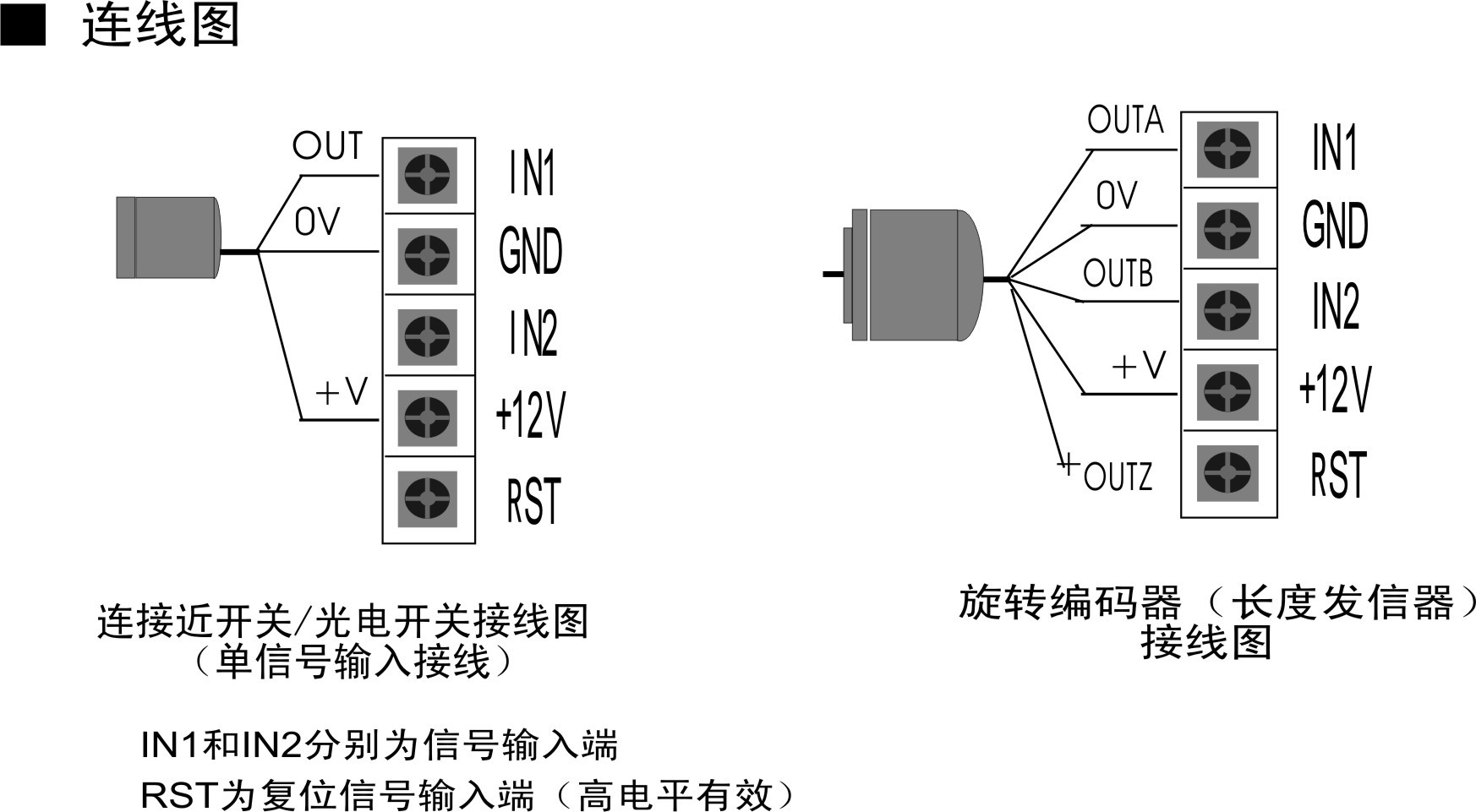

接線圖

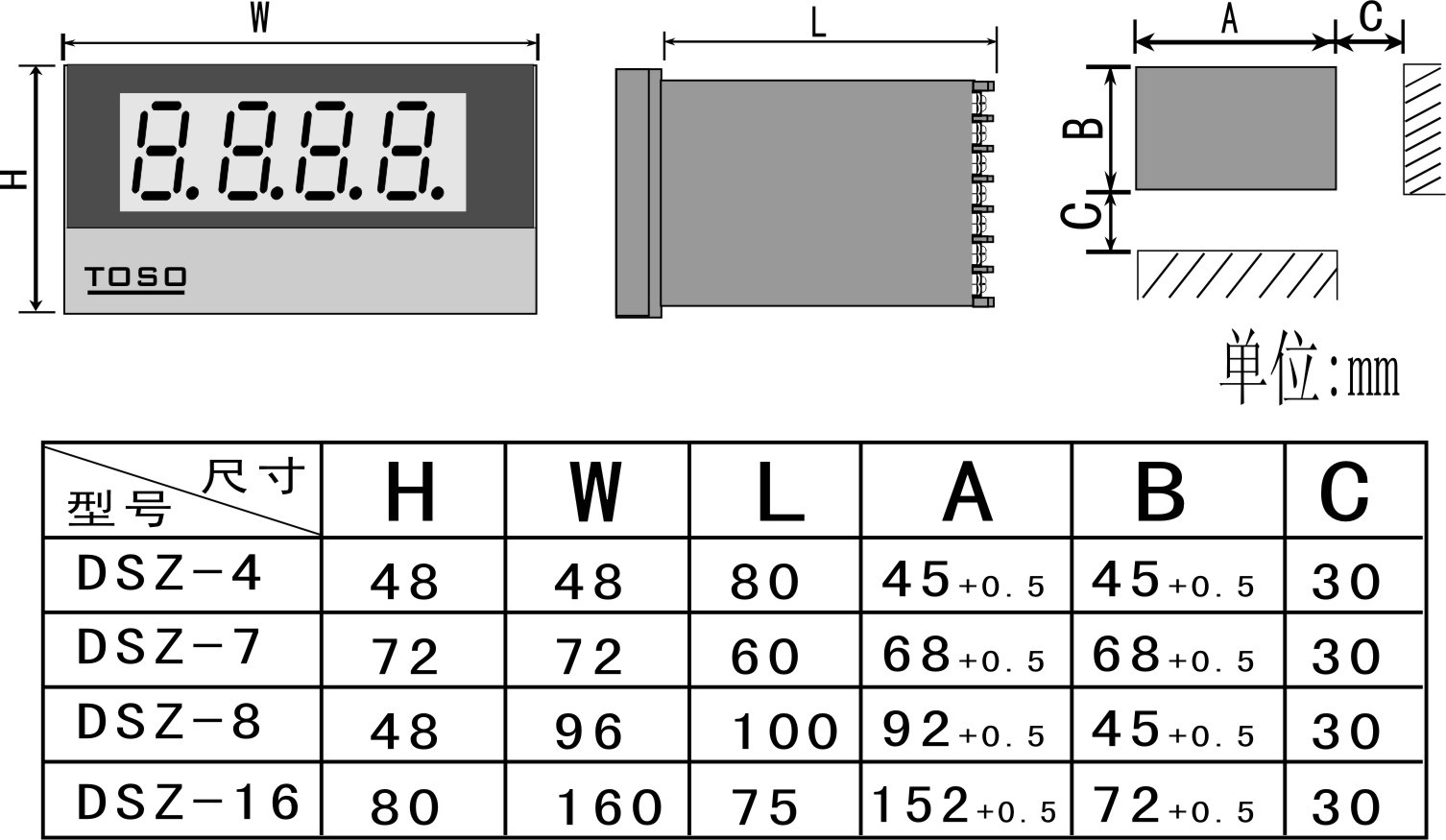

外型及開孔尺寸

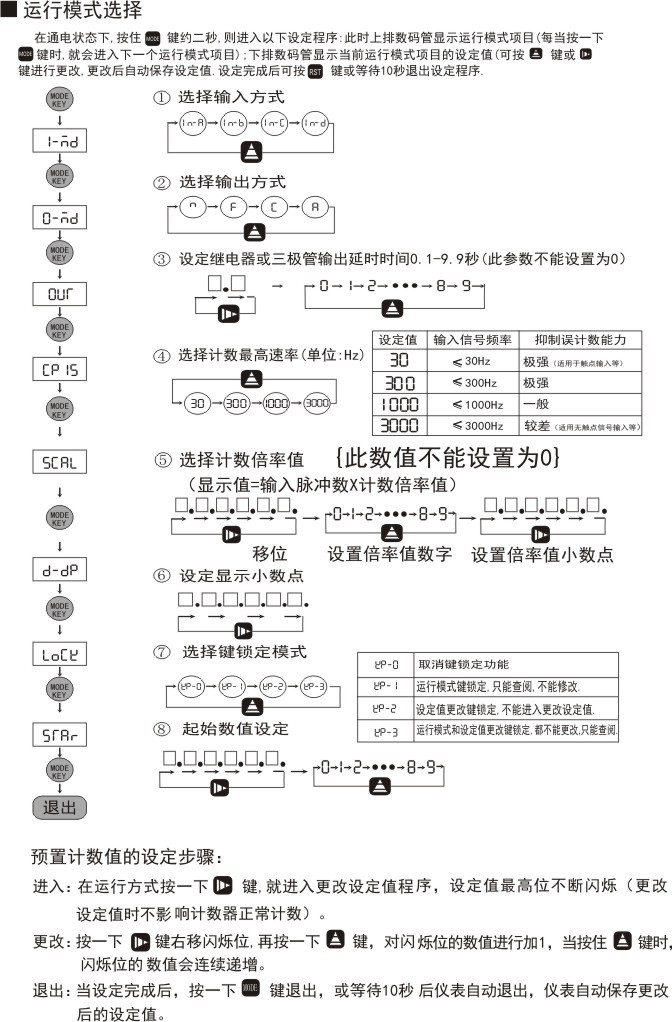

計數器參數設置流程說明如下：
產品應用
可用于一切與長度測量和控制的有關設備上.比如:紡織機械的紗線長度測量和控制;電線電纜機械的線纜長度測量和控制;拉絲機械的長度測量和控制;染整機械的紡布長度測量和控制;扎鋼的鋼鐵、鋼管的長度測量和控制;造紙機械的紙張長度和厚度測量和控制;管材機械的長度測量和控制;制袋機械的長度測量和控制;印刷機械的裁切長度測量和控制;分切機、分條機和膠粘設備的長度測量和控制;木工機械的裁切長度、厚度測量和控制;噴碼設備的噴碼間距測量和控制;可用于各種設備的精確定位等等.本系列儀表可與任何滾筒轉輪等配合使用,不用更換固定周長滾筒轉輪,只需調整系數設定即可.系數設定為周長除以每轉脈沖個數.本系數是每一個脈沖代表的長度值.每轉脈沖個數越多,測量和控制精度就越高.如:滾筒周長為10厘米,配以每轉1000個脈沖的編碼器,則本儀表的測量和控制精度達到0.1毫米.本系列儀表的系數設定是一個關鍵的參數,響應頻率也是關鍵.本儀表目前最高速率為每秒鐘5000個脈沖.本儀表用途廣泛,使用方便,詳細參數設置和操作說明請看說明書.適用于線纜機械，紡織機械，染整機械，拉絲機械，印刷機械，分條機和膠粘設備等.
