智能計米器 特點:
◆所有功能從面板的按鍵進行操作
◆多種輸入（加法、減法、加減法/可逆、相位差90度）
◆多種輸出模式:
N :當計數過程值達到設定值，繼電器動作，計數停止，當前值保持，直到手動復位數據清零，繼電器回復到 初始狀態。
R :當計數過程值達到設定值，繼電器動作，當前值保持，直到自動延時（0.1-9.9秒）復位數據清零，繼電 器回復到初始狀態，輸出以單動作反復 進行。
F :當計數過程值達到設定值，繼電器動作，計數繼續，直到手動復位數據清零，繼電器回復到初始狀態。
C :當計數過程值達到設定值，繼電器動作，計數繼續，數據清零，直到自動延時（0.1-9.9秒）復位，繼電器回復到初始狀態，輸出以單動作反復進行
◆多種預置功能
（預置長度用面板上鍵盤輸入長度(單位：米)，當計長裝置計到此長度時，會輸出控制信號。
預置提前量
用面板上鍵盤輸入提前量(單位：米)，當計長裝置計到"預置長度-預置提前量"時，會輸出提示信號，通知操作者將要到預置長度，請做好準備。
預置控制信號輸出時間）
預置提前量
用面板上鍵盤輸入提前量(單位：米)，當計長裝置計到"預置長度-預置提前量"時，會輸出提示信號，通知操作者將要到預置長度，請做好準備。
預置控制信號輸出時間）
◆計數最高速率可選擇30Hz/300Hz/1000Hz/3000Hz／5000Hz
◆本裝置可根據計米輪的大小變化及不同線徑、不同材料的打滑系數，來設定計米系數，從而提高計米精度。
◆E2PROM自動掉電數據保存(可保存10年)，不論是正常關電還是突然斷電，計長裝置都能自動地把數據保護起來并長期保存，上電后顯示原數值。 掉電保護芯片不需電池，不需要維護。
◆預置控制信號輸出時間 。繼電器、三極管輸出延時可設定(0.1秒-9.9秒)
◆本裝置可與多種輸入信號匹配。用光電開關、電磁接近開、霍爾接近開關、旋轉編碼器、計米輪、碼輪、等作為測量傳感器。傳感器輸出的電脈沖 數與長度成正比，此電脈沖送入儀器經累計、運算得到長度。累計長度達到設定值時輸出報警和控制信號
◆輸入輸出光電隔離,抗干擾能力強
◆寬供電電源(AC85-260V)
◆ 繼電器和三極管控制輸出
◆儀表自帶ＤＣ＋１２Ｖ ５０mA(max)輔助電源（給傳感器供電）
◆ 外形尺寸：48H*96W*112L,(單位：mm)
◆ 開孔尺寸：44H*91W (單位：mm)
產品外觀：
型號說明
| DSZ | □ | M | □ | □ | □ |
|
東碩公司
智能表產品
|
外型尺寸:
4:48X48
7:72X72
8:48X96
16:80X160
|
M:長度計
(計米器)代號
|
顯示位數:
4:4位
6:6位
|
設定段數:
0:無段設定
1:1段設定
2:2段設定
|
顯示排:
1:1排顯示
2:2排顯示
|
技術參數
| 輸入模式 | 加法 減法 加減法 相位差90° |
| 輸出模式*1 | Ｎ Ｆ Ｃ Ｒ |
| 復位模式 | 手動按鍵 自動復位 外加復位信號 |
| 輸入信號 | 觸點輸入，集電極輸入，電壓輸入，傳感器輸入。（繼電器、行程開關、光電開關、接近開關、編碼器、計米輪等） 輸入電阻５KΩ低電平地０－２V,高電平４－３０Ｖ |
| 控制輸出 | 繼電器輸出２５０Ｖ ３Ａ 晶體管集電極閉路ＤＣ３０Ｖ max:100mA |
| 計數系數 | 六位：0.0001-999999 四位:0.001-9999 |
| 顯示范圍 | 六位：0-999999 四位：0-9999 |
| 電源電壓 | AC85～260V |
| 功耗 | ≤5VA |
| 輔助電源 | DC12V±10% 50mA max |
| 耐壓 | AC2000V 50/60Hz 1min （電源端子和信號輸入端子之間） |
| 絕緣電阻 | 100MΩ 1min ＤＣ500V（電源端子和信號輸入端子之間） |
*1：計數控制輸出方式：
F模式：計數到達設定值后，控制觸點輸出，繼續計數；
N模式：計數到達設定值后，控制觸點輸出，停止計數；
C模式；計數到達設定值后，顯示自動清零重新計數，控制觸點輸出，單穩延時時間到后停止輸出；
R 模式：計數到達設定值后，停止計數，控制觸點輸出，單穩延時時間到停止輸出，顯示自動清零重新計數；
型號功能
| 名稱 | 型號 | 輸出阻抗 | 測量精度 | 系數設定(步長設定） |
| 單顯累計長度計 | DSZ-□M601 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M401 | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 單段長度計 | DSZ-□M612 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M412 | ≥5KΩ | ±1個脈沖 | 0.001-9999 | |
| 雙段長度計 | DSZ-□M622 | ≥5KΩ | ±1個脈沖 | 0.0001-999999 |
| DSZ-□M422 | ≥5KΩ | ±1個脈沖 | 0.001-9999 |
可配各種計米輪或編碼器等（訂貨時請說明配NPN型或PNP型傳感器，不說明默認為NPN型信號）

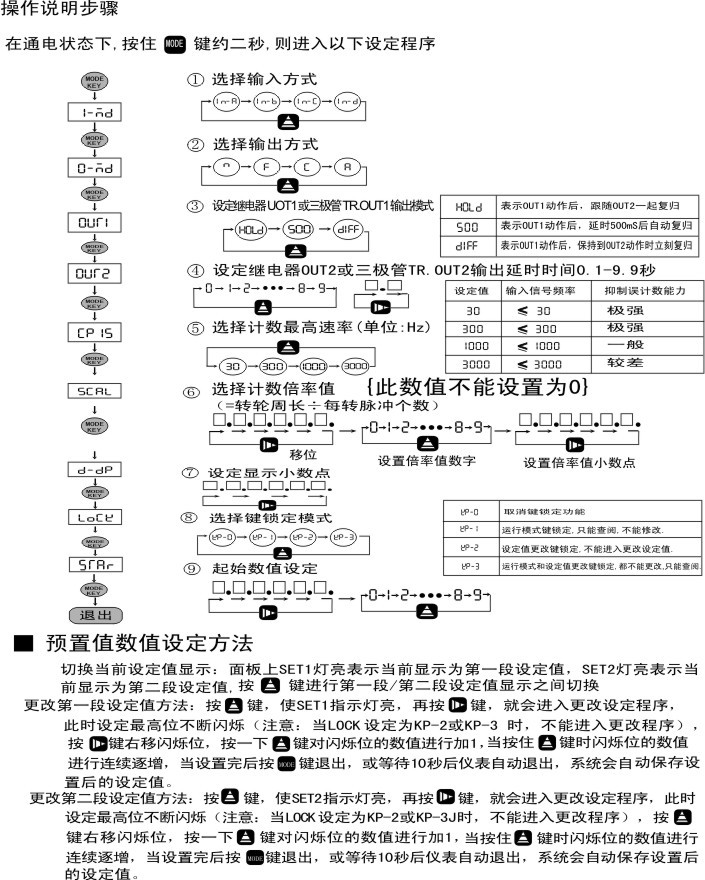

雙段計米器、 計長儀 、長度計操作說明及參數設置步驟：
雙段長度計、計米器輸入方式說明：
外型及安裝尺寸

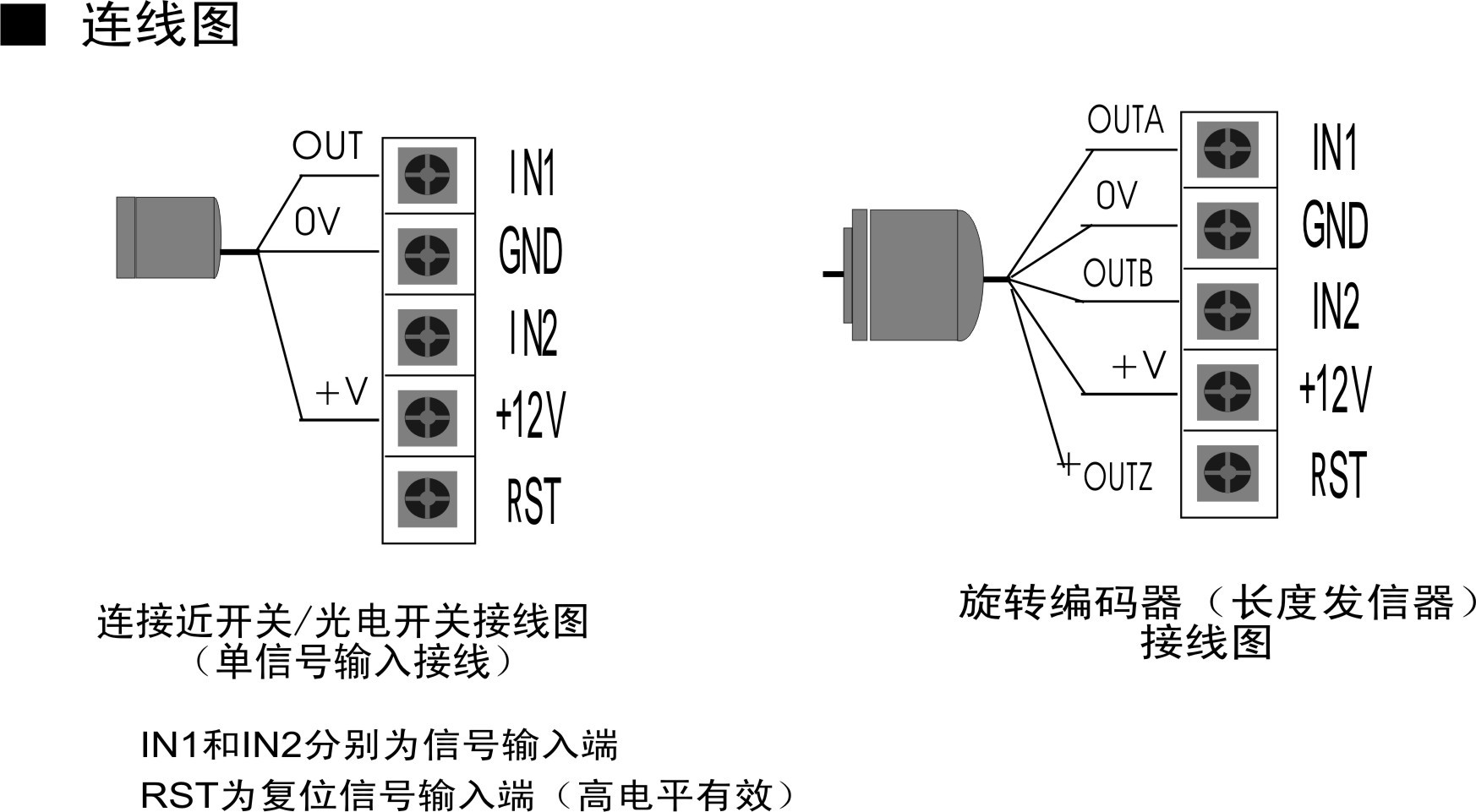

接線圖
雙段長度計（計米器）簡單接線示意圖：
購買須知及聯系方式
一、選擇計米器/計長儀/長度計時的幾個重要方面：
A:選擇計米器/計長儀/長度計的響應速度（即最大計數頻率）
B:選擇計米器/計長儀/長度計的測量范圍（即計數器的計數位數）
C:選擇計米器/計長儀/長度計器的工作電源
D:選擇計米器/計長儀/長度計的外型尺寸
E:選擇計米器/計長儀/長度計的設置段數（即是一段控制輸出還是二段控制輸出）
