交流電流(電壓)變送器是一種能將被測交流電流(電壓)轉換成按線性比例輸出直流電流或直流電壓的裝置;直流電流(電壓)變送器是一種將被測信號變換成一電壓,經線性光耦直接變換成一個與被測信號成極好線性關系并且完全隔離的電壓,再經恒流(恒壓)至輸出的裝置.
  大家都知道:越大的系統實際形成的接地點越多,由于各接地點的電位不同,地回路的電流就產生了.地回路是加在信號中,信號就失去了真實性和穩定性.消除地回路電流的方法有兩個:①整個系統做到一點接地.②使用信號隔離器.在實際中,一點接地的辦法是很難實現的.例如:有些儀表為了確保人身安全,必須接地;有些傳感器(例如電熱偶)必須接地以獲得準確測量值.何況在一個大系統中,不該接地的所有地方都保證絕緣電阻50MΩ的起碼要求也不容易做到,加上機殼和屏蔽線條還處處存在分布電容耦合,產生交流地回路電流.目前解決地回路問題就只能靠信號隔離.信號隔離器(隔離變送器)切斷地回路電流而使信號線性通過.使用隔離變送器有以下好處:
① 克服分散采集,信號傳輸距離遠帶來的地回路干擾、強電干擾的問題.
② 解決多路信號進入同一計算機的數據采集板互相干擾的問題.輸入信號經過隔離變送器后可以接成單端方式.
③ 解決工業現場不同廠家來源不同年代的儀器、儀表、設備、計算機之間的信號接口問題,實現標準摸擬信號的自由連接.
④ 解決由于傳感器、儀表安裝不當或傳輸走向不合理,絕緣屏蔽不夠使信號引入共摸干擾的問題.
⑤ 克服變頻調速器帶來的干擾.
⑥ 防止帶有強干擾和危險電勢的信號(高壓、在電流信號)直接進入計算機、PLC、DCS、變頻調速器等測控設備造成設備損壞.
隔離變送器主要應用于電力、通信、石油、鋼鐵、化工、冶金、煤炭、鐵道、市政等部門的電氣裝置,自動化控制及調度系統.

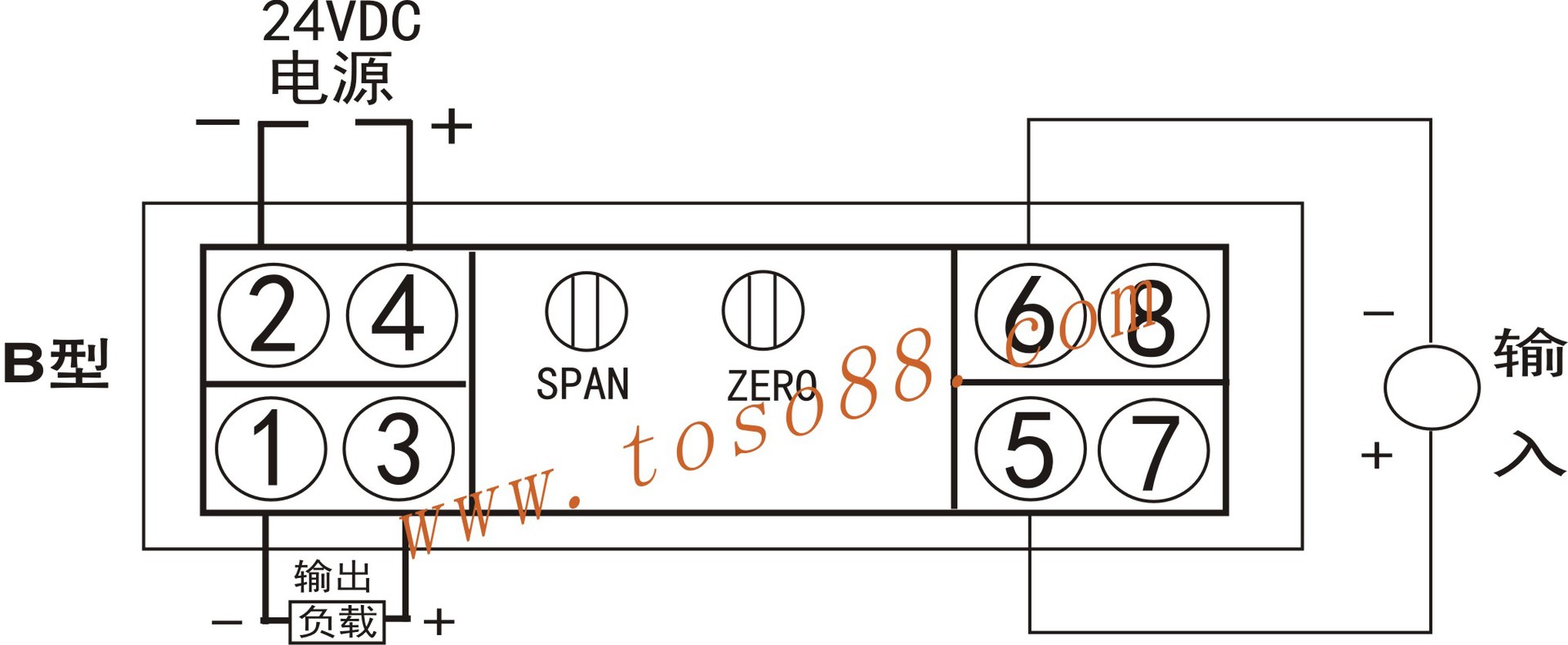

隔離變送器的應用示意圖
